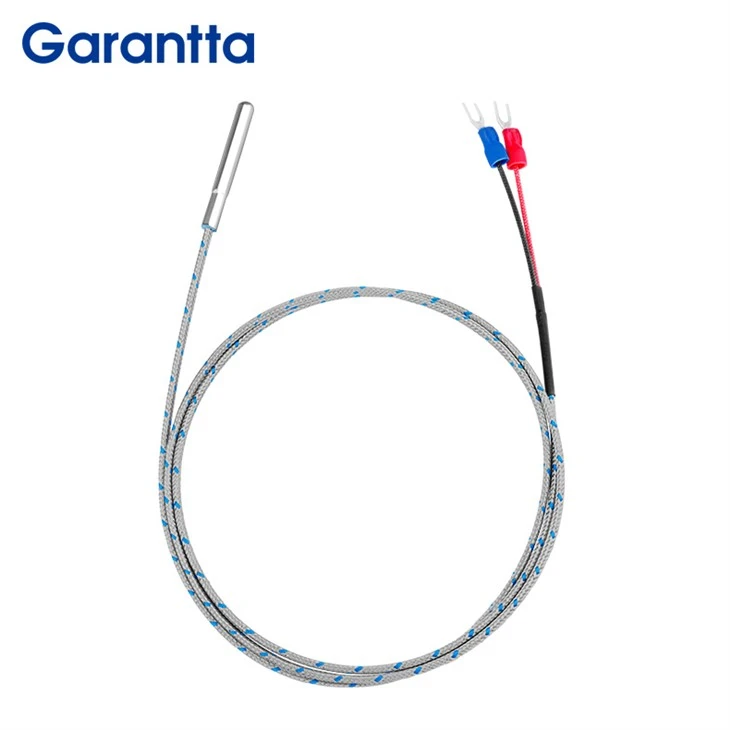

Nõeltermopaari sond

Nõeltermopaari sond
Üksikasjad:
1. Sondi-tüüpi konstruktsioon oma pika vardakujulise struktuuriga võimaldab selle sisestada otse sügavale vedelasse, pulbrilisse või gaasilisse keskkonda, möödudes pinna- või servaaladest ja mõõtes täpselt tegelikku temperatuuri söötme keskel või kindlal sügavusel. See on selle põhieelis pind-paigaldatud termopaaride ees
2. Võrreldes mutter-tüüpi termopaaridega, mis nõuavad keermestatud kinnitusalust, on sondi-tüüpi termopaaridel tavaliselt sile varras, millel on lihtne kinnitusklamber või tihendushülss, mille tulemuseks on lihtsam struktuur ja madalamad tootmiskulud
3. Sondi sisestuspikkus (kümnetest millimeetritest mitme meetrini) ja läbimõõt (nii õhuke kui 1 mm) pakuvad väga laia valikut. Kasutajad saavad paindlikult valida sobivaima mudeli, lähtudes konteineri sügavusest, ruumipiirangutest või reageerimiskiiruse nõuetest (peenemad sondid reageerivad kiiremini), võimaldades kohandatud mõõtmist
Küsi pakkumist
Lae
Kirjeldus
Tehnilised parameetrid
Suurus ja juhtmestik

Needle Thermocouple Probe temperatuuri mõõtmise põhimõte põhineb Seebecki efektil. See koosneb kahest erinevast metalljuhist (tavaliselt nikkel-kroom ja nikkel-räni), mis on ühest otsast kokku keevitatud, et moodustada "mõõteühendus" (kuum ristmik), samas kui teine ​​ots jääb avatuks või on ühendatud instrumendiga, moodustades "võrdlusristmiku" (külmühendus). Kui mõõteühenduse ja võrdlussiirde vahel on temperatuuride erinevus, tekib ahelas nõrk pinge (termoelektriline potentsiaal), mis on võrdeline temperatuuride erinevusega. Seda pinget mõõtes saab arvutada temperatuuri mõõteristmikul.



Eelised



1. Vastupidav ja vastupidav: termopaarid on vastupidavad seadmed, millel on hea põrutus- ja vibratsioonikindlus ning need sobivad ohtlikesse ja karmidesse keskkondadesse.

2. Kiire reageerimine: tänu oma väiksusele ja madalale soojusmahtuvusele reageerivad termopaarid kiiresti temperatuurimuutustele, eriti kui anduri ristmik on avatud. Nad reageerivad temperatuurimuutustele sadade millisekundite jooksul.

3. Isesoojenemine puudub: kuna nõeltermopaari sond ei vaja ergastavat toiteallikat, ei ole see isesoojenemine-aldis ja on oma olemuselt ohutu.

probe thermocouple type K 1
probe thermocouple type K 3

KKK



K: Millised on nõeltermopaarisondi levinumad sondid? Kuidas peaksin rakenduse stsenaariumi põhjal ühe valima?



V: Sondi stiil ja materjal on peamised valikutegurid, mis sõltuvad peamiselt mõõdetavast keskkonnast, temperatuurivahemikust ja keskkonnast.

Materjali ja kaitsetoru järgi:

Roostevaba teras (nt 304, 316L): kõige sagedamini kasutatav, sobib enamiku vedelike, gaaside ja kergelt söövitava keskkonna jaoks, temperatuuripiiranguga ligikaudu 900 kraadi.

Kõrgetemperatuuriline-roostevaba teras/Inconeli sulam: kasutatakse kõrgematel temperatuuridel (nt üle 1200 kraadi) või tugevalt oksüdeerivates keskkondades.

Korrosioonivastase kattega (nt PTFE/teflon): sobib väga söövitavate vedelike jaoks, nagu tugevad happed ja alused.

Sondi kuju ja paigaldusmeetodi järgi:

Sirge sond: üldotstarbeline, kasutatakse vedelikesse, õhku või torudesse sisestamiseks.

Painutatud/parem{0}}nurga andur: mugav paigaldada kitsastesse kohtadesse või kindlatesse suundadesse.

Keermestatud paigaldustüüp: Kinnitatakse seadmete või torude külge keermetega (nt M6, G1/2"), tagades hea tihenduse ja takistades eraldumist.

Kinnitusääriku tüübiga: kasutatakse suurte mahutite või torude jaoks, mis nõuavad kindlat kinnitust ja head tihendamist.

Valikusoovitused:

Vedelike/sisestamissügavuse mõõtmine: valige piisava pikkusega sirge sond, mis on korrosioonikindlast{0}}materjalist.

Toru gaasi/auru mõõtmine: tiheduse tagamiseks eelistage keerme või äärikutega mudeleid.

Pindade või piiratud ruumide mõõtmine: Võib kasutada painutatud või terava otsaga sonde.

Kõrge-sagedusreaktsiooni nõuded: valige soomustatud, väikese-läbimõõduga teravaotsalised sondid.



K: Mis põhjustab Needle Thermocouple Probe indekseerimismõõturi temperatuuriväärtuse juhuslikku hüppamist?



V: 1. Juhtmed ei ole tugevad
2. Mõõtejuhe on kahjustatud, põhjustades katkendliku vooluahela katkemise või maanduse.
3. Ebapiisav paigaldus või väline vibratsioon
4. Välised häired


K: Kas Needle'i termopaarisondi K-tüüpi indekseerimise tabel vastab tegelikule temperatuurile?



V: K--tüüpi termopaari indekseerimise tabelile vastav temperatuur ei ole tegelik temperatuur. Termopaari indekseerimise tabel kajastab tööotsa (kuuma otsa) temperatuuri, kui võrdlusotsa (külma otsa) temperatuur on 0 kraadi.
Kui termopaari elektromotoorjõud saadakse siis, kui referentsklemmi temperatuur ei ole 0 kraadi, siis tuleb termopaari vahetemperatuuri seaduse nõuete kohaselt gradatsioonitabelist välja selgitada referentsklemmi temperatuurile vastav millivoldine väärtus ja seejärel kasutada võrdlusväärtuse liitmiseks Termopaari millivoldine väärtus, mis saadakse siis, kui lõpptemperatuur ei ole 0 kraadi, kasutades lõpuks vastavat töö lõpptulemust, kasutades liidetud lõpptulemust 0 kraadi.
See termopaari vahetemperatuuri seaduse kasutamise protsess on termopaari külma{0}}lõpptemperatuuri kompenseerimise protsess.



Kuum tags: nõela termopaari sond, Hiina nõela termopaari sondi tootjad, tarnijad, tehas

K--tüüpi termopaari spetsifikatsioonid




Mudel Toote nimi Traadi materjal Joone nahk Traadi läbimõõt
(MM)		 Traadi südamiku spetsifikatsioonid pikkus
(MM)		 Lõpumärk Tegelik rakendustemperatuur
(kraad)		 soojusjuht Soojusjuhi materjal Soojusjuhi suurus
(MM)		 Pähkli materjal Niit Mutri suurus Ühendusklemm Ühendusklemmi suurus
(MM)		 Kevadine materjal Vedru suurus
(välimine läbimõõt * pikkus MM)		 Isoleeritud/mitte{0}}isoleeritud
TS-L0530-05 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni roostevabast terasest punutud 2*3 7*0.2 500 K 0-250 Pea toru 304 roostevaba teras 5*0.3*30       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TS-L0530-10 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni roostevabast terasest punutud 2*3 7*0.2 1000 K 0-250 Pea toru 304 roostevaba teras 5*0.3*30       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TS-L0530-15 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni roostevabast terasest punutud 2*3 7*0.2 1500 K 0-250 Pea toru 304 roostevaba teras 5*0.3*30       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TS-L0530-20 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni roostevabast terasest punutud 2*3 7*0.2 2000 K 0-250 Pea toru 304 roostevaba teras 5*0.3*30       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TS-L0540-05 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni roostevabast terasest punutud 2*3 7*0.2 500 K 0-250 Pea toru 304 roostevaba teras 5*0.3*40       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TS-L0540-10 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni roostevabast terasest punutud 2*3 7*0.2 1000 K 0-250 Pea toru 304 roostevaba teras 5*0.3*40       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TS-L0540-15 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni roostevabast terasest punutud 2*3 7*0.2 1500 K 0-250 Pea toru 304 roostevaba teras 5*0.3*40       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TS-L0540-20 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni roostevabast terasest punutud 2*3 7*0.2 2000 K 0-250 Pea toru 304 roostevaba teras 5*0.3*40       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TR-L0530-05 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni Silikageel 3 7*0.2 500 K 0-200 Pea toru 304 roostevaba teras 5*0.3*30       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TR-L0530-10 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni Silikageel 3 7*0.2 1000 K 0-200 Pea toru 304 roostevaba teras 5*0.3*30       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TR-L0530-15 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni Silikageel 3 7*0.2 1500 K 0-200 Pea toru 304 roostevaba teras 5*0.3*30       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TR-L0530-20 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni Silikageel 3 7*0.2 2000 K 0-200 Pea toru 304 roostevaba teras 5*0.3*30       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TR-L0540-05 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni Silikageel 3 7*0.2 500 K 0-200 Pea toru 304 roostevaba teras 5*0.3*40       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TR-L0540-10 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni Silikageel 3 7*0.2 1000 K 0-200 Pea toru 304 roostevaba teras 5*0.3*40       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TR-L0540-15 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni Silikageel 3 7*0.2 1500 K 0-200 Pea toru 304 roostevaba teras 5*0.3*40       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
TR-L0540-20 Sondi tüüpi K- tüüpi termopaar KX nikkel kroom nikkel räni Silikageel 3 7*0.2 2000 K 0-200 Pea toru 304 roostevaba teras 5*0.3*40       Punane ja sinine SV kahvel 20*6.5/4.3*0.5     isoleerimata-
