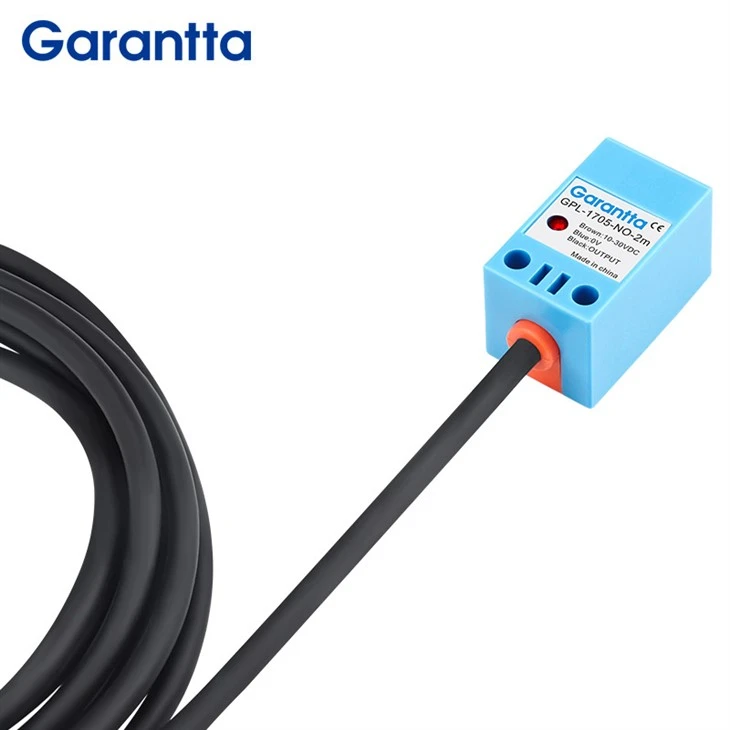

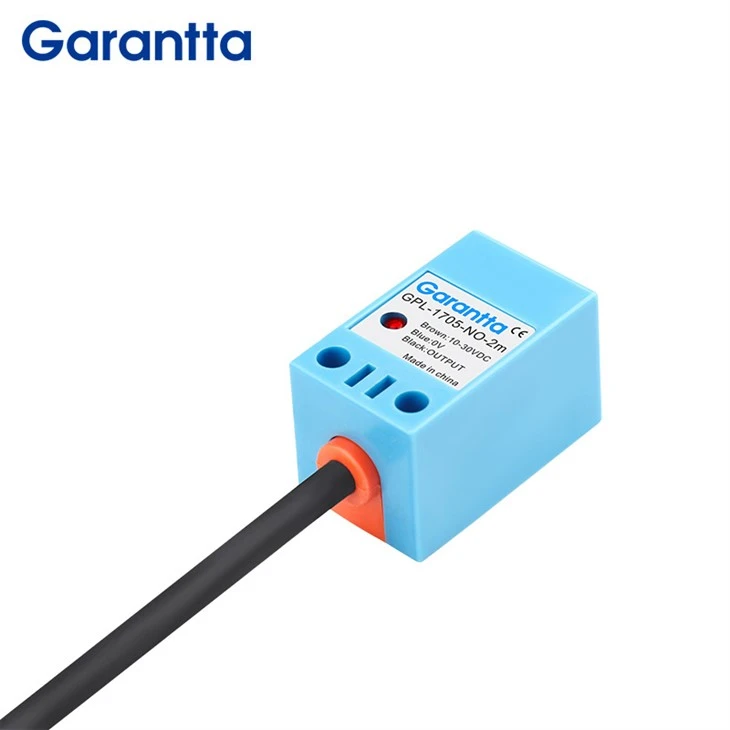

Ristkülikukujuline induktiivne lähedusandur suudab tuvastada mis tahes liikuvaid või paigal seisvaid metallobjekte ilma andureid segamata. Anduritel on tugev häiretevastane-võime ning neid ei mõjuta anduripinnale kinnitatud metallilaastud ega muud ained, mistõttu on need ideaalsed mitmesuguste tööstuslike rakenduste jaoks.

Ristkülikukujulise induktiivse lähedusanduri omadused

1. Suurepärane tuvastamise jõudlus
2. Kõrge tuvastamise täpsus
3. Suur tajuala
4. Kiire reageerimiskiirus
5. Lihtne paigaldamine ja integreerimine
6. Tugev kohanemisvõime keskkonnaga
7. Tugev häiretevastane-võime
8. Kõrge kaitsetase
9. Madalad hoolduskulud

Rectangular Inductive Proximity Sensor-2

Rectangular Inductive Proximity Sensor-3

Rectangular Inductive Proximity Sensor-5

Installimise silumise etapid

Toitekontroll: Esiteks veenduge, et anduri toiteühendus on õige ja stabiilne. Kontrollige, kas toitepinge vastab anduri spetsifikatsioonidele, et vältida anduri rikkeid, mis on põhjustatud toiteallika probleemidest.
Staatiline test: jälgige anduri väljundi olekut ilma ühelegi objektile lähenemata. Tavaolukorras peaks andur olema vallandamata ja väljundsignaal peaks jääma stabiilseks.
Dünaamiline testimine: lähenege järk-järgult sihtobjektile andurile ja jälgige anduri reaktsiooni. Kui objekt läheneb teatud kaugusele, peaks andur käivituma ja väljundsignaal peaks vastavalt muutuma. Salvestage anduri käivituskaugus ja võrrelge seda toote spetsifikatsioonidega, et see oleks mõistlikus vahemikus.
Häirete testimine: tutvustage anduri ümber võimalikke häirete allikaid, nagu elektromagnetilised häired, vibratsioon jne, ja jälgige, kas andurit mõjutavad häired. Kui andur kogeb valekäivitust või ebastabiilsust, tuleb paigaldusasend uuesti läbi mõelda või võtta muid -häirete vastaseid meetmeid.
Korduv testimine: ristkülikukujulise induktiivse lähedusanduri stabiilsuse ja töökindluse tagamiseks on soovitatav läbi viia mitu korduvat testimist. Kontrollige mitmel katsel, kas anduri reaktsioon on ühtlane, ja kontrollige ebatavaliste olukordade olemasolu.

KKK

K: Milliseid ohutusprobleeme tuleks ristkülikukujulise induktiivse lähedusanduri silumisprotsessi ajal tähele panna?

V: Ruudukujuliste induktiivsete lähedusandurite silumisprotsessi ajal tuleb tähelepanu pöörata järgmistele ohutusprobleemidele.

Toiteohutus: lühise või voolu ülekoormuse vältimiseks veenduge, et anduri toiteühendus oleks õige. Kasutage sobivat toitejuhet ja kontrollige, kas toitepistik ja pistikupesa on terved, et vältida selliseid ohte nagu elektrilöök või tulekahju.
Kaitse mehaaniliste vigastuste eest: Andurite paigaldamisel ja silumisel olge ettevaatlik, et vältida kokkupõrkeid käte või muude kehaosade ja andurite või nendega seotud mehaaniliste komponentide vahel, et vältida muljumist või kriimustamist.
Väärtöö vältimine: Silumisprotsessi ajal tuleb olla ettevaatlik, et vältida andurite või nendega seotud seadmete väärkasutust, mis võib põhjustada seadme kahjustusi või kehavigastusi.
Staatilise elektri kaitse: staatiline elekter võib kahjustada elektroonikaseadmeid. Ruudukujulise lähedusanduri silumisel tuleks tähelepanu pöörata staatilise elektri vältimisele või antistaatiliste meetmete võtmisele, näiteks antistaatiliste randmepaelte kandmisele.
Keskkonnaohutus: tagage silumiskeskkonna ohutus, hoidke eemal tule- ja plahvatusohtlikest materjalidest ning säilitage hea ventilatsioon. Anduri kahjustamise või jõudluse halvenemise vältimiseks vältige silumist niiskes,-kõrge temperatuuri või väga külmas keskkonnas.
Järgige tööprotseduure: järgige anduri tööprotseduure ja silumisjuhiseid ning ärge võtke lahti ega muutke anduri sisemist struktuuri oma äranägemise järgi. Kui te pole kindel, kuidas töötada, tuleks konsulteerida professionaalse tehnilise personaliga.

Kuum tags: ristkülikukujuline induktiivne lähedusandur, Hiina ristkülikukujuliste induktiivsete lähedusandurite tootjad, tarnijad, tehas

Ristkülikukujuline induktiivne lähedusandur

Mudel

Tuvastamiskaugus

Määra kaugus

Liikumise diferentsiaal

NPN/PNP

Töörežiim

Standardne uuritav aine

Toitepinge

Tarbimisvool

Laadige

Jääkpinge

Lülitussagedus

Kaitseahel

Ümbritsev temperatuur

Ümbritsev õhuniiskus

Kaitseaste

GPL-0802-NO-2m

2,5 mm

0-1,8 mm

10% tuvastamiskauguse piires

NPN

tavaliselt avatud

Pehme teras (ST37)

alla 10-30 VDC

alla 8mA

alla 100mA

alla 1 V

1,2 kHz

Väljundi polaarsuse pöördkaitse, toiteallika vastupidise polaarsuse kaitse, liigpinge neeldumine, lühisekaitse

-25-70 kraadi

35% ~ 95% suhteline niiskus

IP67

GPL-0802-NC-2m

tavaline sulgemine

GPL-0902-NO-2m

tavaliselt avatud

GPL-0902-NC-2m

tavaline sulgemine

GPL-1204-NO-2m

4 mm

0-3,2 mm

NPN

tavaliselt avatud

1KHz

GPL-1204-NC-2m

tavaline sulgemine

GPL-1204-PO-2m

PNP

tavaliselt avatud

GPL-1204-PC-2m

tavaline sulgemine

GPL-1705-NO-2m

5 mm

0-4 mm

10% tuvastamiskauguse piires

NPN

tavaliselt avatud

Pehme teras (ST37)

alla 10-30 VDC

alla 8mA

alla 100mA

alla 1 V

1KHz

Väljundi polaarsuse pöördkaitse, toiteallika vastupidise polaarsuse kaitse, liigpinge neeldumine, lühisekaitse

-25-70 kraadi

35% ~ 95% suhteline niiskus

IP67

GPL-1705-NC-2m

tavaline sulgemine

GPL-1705-PO-2m

PNP

tavaliselt avatud

GPL-1705-PC-2m

tavaline sulgemine

GPL-1805-NO-2m

NPN

tavaliselt avatud

GPL-1805-NC-2m

tavaline sulgemine

GPL-1805-PO-2m

PNP

tavaliselt avatud

GPL-1805-PC-2m

tavaline sulgemine

GPL-2510-NO-2m

10 mm

0-8 mm

10% tuvastamiskauguse piires

NPN

tavaliselt avatud

Pehme teras (ST37)

alla 10-30 VDC

alla 8mA

alla 100mA

alla 1 V

800 Hz

Väljundi polaarsuse pöördkaitse, toiteallika vastupidise polaarsuse kaitse, liigpinge neeldumine, lühisekaitse

-25-70 kraadi

35% ~ 95% suhteline niiskus

IP67

GPL-2510-NC-2m

tavaline sulgemine

GPL-2510-PO-2m

PNP

tavaliselt avatud

GPL-2510-PC-2m

tavaline sulgemine

GPL-3010-NO-2m

NPN

tavaliselt avatud

GPL-3010-NC-2m

tavaline sulgemine

GPL-3010-PO-2m

PNP

tavaliselt avatud

GPL-3010-PC-2m

tavaline sulgemine

GPL-4020-NO-2m

20 mm

0-16 mm

10% tuvastamiskauguse piires

NPN

tavaliselt avatud

Pehme teras (ST37)

alla 10-30 VDC

alla 8mA

alla 100mA

alla 1 V

400 Hz

Väljundi polaarsuse pöördkaitse, toiteallika vastupidise polaarsuse kaitse, liigpinge neeldumine, lühisekaitse

-25-70 kraadi

35% ~ 95% suhteline niiskus

IP67

GPL-4020-NC-2m

tavaline sulgemine

GPL-4020-PO-2m

PNP

tavaliselt avatud

GPL-4020-PC-2m

tavaline sulgemine

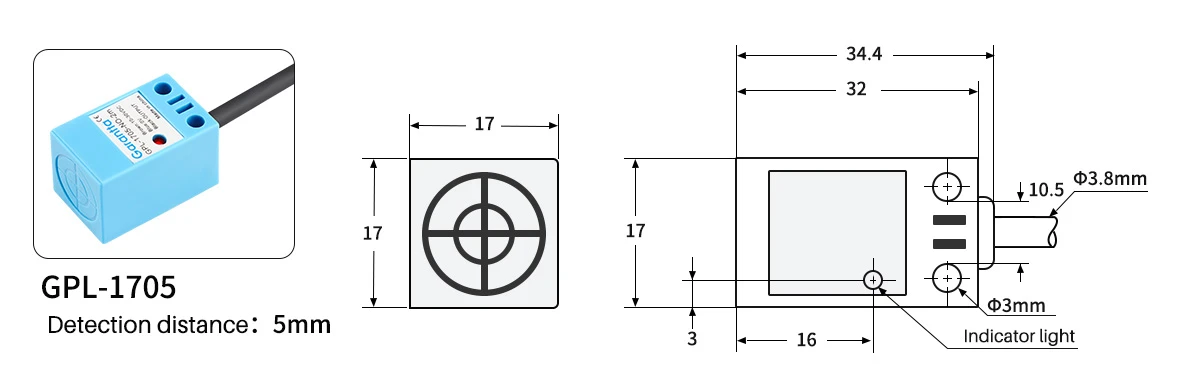

1705

NPN

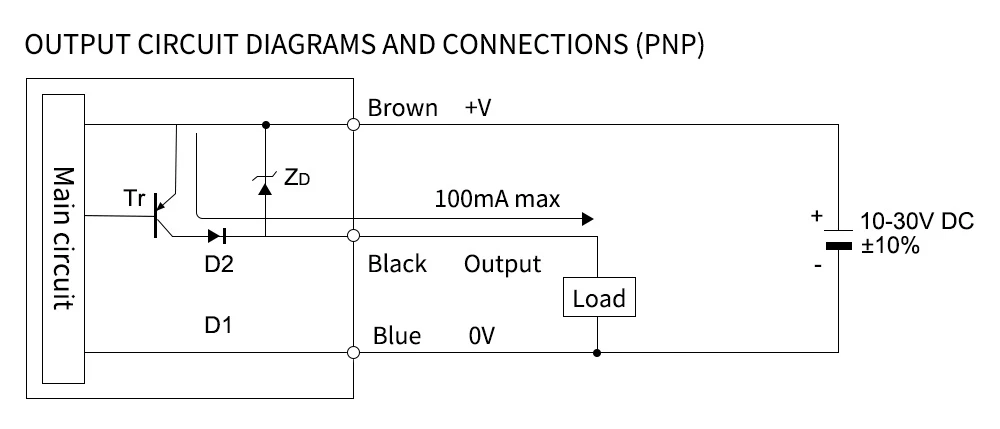

PNP
