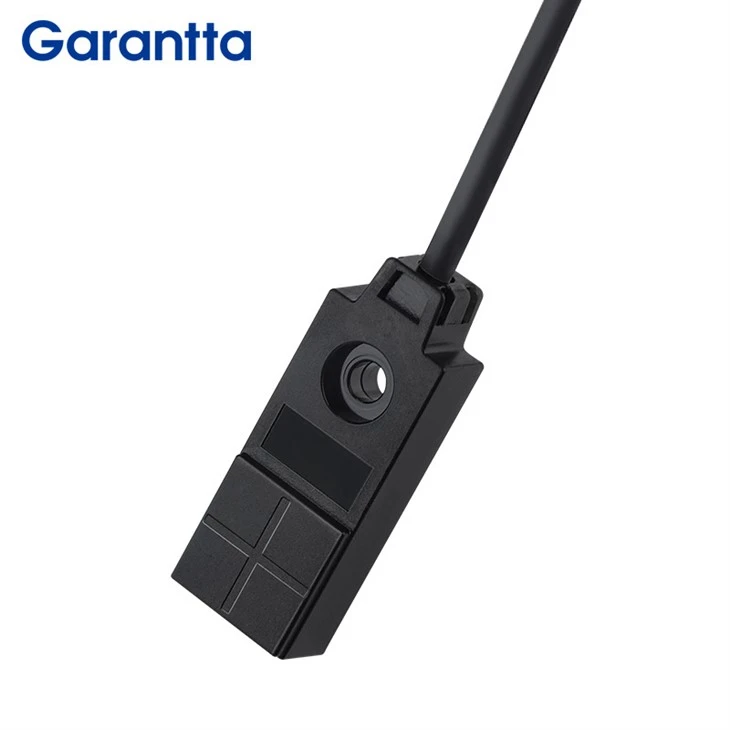

Lame induktiivne andur

Ruudukujuline NPN PNP lame induktiivsensor on mittekontaktne{0}}andur, mis kasutab objektide läheduse tuvastamiseks induktiivsuse põhimõtet. See koosneb kõrgsagedus-ostsillaatorist ja võimendustöötlusahelast. Kui metallese läheneb anduri anduri peale, tekivad objekti sees pöörisvoolud. See pöörisvool reageerib läheduslülitile, nõrgendades läheduslüliti võnkevõimet ja muutes sisemise ahela parameetreid. See võimaldab tuvastada, kas läheneb metallese, ja seejärel juhtida lüliti sisse- või väljalülitamist.





• Miniatuurne disain: tavaliselt on sellel kompaktne ruudu- või ristkülikukujuline struktuur (nt M8, M12 või isegi väiksemad mõõtmed), mis muudab selle ideaalseks paigaldamiseks kaasaegsetesse-automaatikaseadmetesse.
• Kontaktivaba{0}}tuvastus: tuvastab metallist sihtmärgid ilma füüsilise kontaktita, mille tulemuseks on kulumine ja pikk kasutusiga.
• Kiire reageerimiskiirus: kõrge lülitussagedus vastab kiirete tootmisliinide{0}}loendus- ja positsioneerimisnõuetele.
• Tugev häiretevastane-võime: puuduvad sisemised mehaanilised kontaktid ja suurepärane tihendus (tavaliselt IP67 kaitseklass), mis võimaldab tal taluda karmi tööstuskeskkonda, nagu õli, tolm ja niiskus.
• Paindlik paigaldus: ruudukujuline konstruktsioon pakub tavaliselt mitut kinnituspinda, mis muudab selle hõlpsaks integreerimise kinnitusdetailidesse, juhtsiindesse või masinatesse.





Asendi tagasiside komponendina on induktiivandureid laialdaselt kasutatud peaaegu kõigis automaatikajuhtimise tööstusharudes ja valdkondades, mängides võtmerolli automaatjuhtimissüsteemide tuvastamisel ja töökindlal töötamisel.

1. Kasutamine autotööstuses Lamedad induktiivsed andurid on levinud viis metallesemete lähedalt leidmiseks. Seda kasutatakse laialdaselt autotööstuses. Autode tootmisprotsess koosneb peamiselt neljast põhiosast: stantsimine, keevitamine ja värvimine ning lõplik kokkupanek. Induktiivseid andureid kasutatakse laialdaselt igas osas. Eelkõige keevitus-, värvimis- ja montaažitöökodades jaotatakse akumulatsiooni- ja tühjendusahela konveieriliinidele palju induktiivseid andureid, mis mängivad rolli libisemise tuvastamisel või rööbaste eraldumise tuvastamisel.



2. Rakendus tööpinkide tööstuses

Tööpingid on arenenud tootmistehnoloogia kandja ja peamise seadmetööstuse põhilised tootmisvahendid. Need on seadmete tootmise põhiseadmed ja teenindavad peamiselt selliseid tööstusharusid nagu sõjatööstus, põllumajandusmasinad, insenerimasinad, elektriseadmed, raudteevedurid ja laevad. Tööpingitööstuses kasutatakse elektriandureid laialdaselt. Seda kasutatakse sageli nihke, suuruse ja rõhumomendi mõõtmiseks. Sellel on palju rakendusi ka loendamisel, deformatsioonil, voolul, erikaalul, metalli positsioneerimisel ja mittepurustavatel katsetel.



3. Rakendus robootikatööstuses

Positsioneerimise ja tuvastamise vahendina on tootmisliini kõikides aspektides populariseeritud mitmesuguseid andureid, eriti automatiseeritud robotites kasutatavaid masinnägemise andureid ja positsioneerimiseks laialdaselt kasutatavaid lamedaid induktiivseid andureid. Induktiivsed andurid jälgivad reaalajas kogu liini tööolekut.



K: Millised on tavalised ettevaatusabinõud ja väärarusaamad miniatuurse lameda induktiivse anduri paigaldamisel ja kasutamisel?



V: Õige paigaldus ja kasutamine on töökindluse tagamiseks üliolulised:

• Paigaldamise ettevaatusabinõud:

Vältige metallist häireid: anduri tundliku pinna ümber tuleks jätta teatud ruum (tavaliselt 1-kordne tuvastamiskaugus), et vältida metallist kinnitusklambrite, alusplaatide või masina korpuse lähedust, vastasel juhul põhjustab see anduri talitlushäireid või tuvastamiskauguse vähenemist. Hea tava on kasutada kinnitusklambrite paigaldamiseks mitte-metallist materjale (nt plastikut).

Joondage sihtobjekt: optimaalsete tulemuste saavutamiseks veenduge, et metallist sihtobjekt siseneb tuvastusalale tuvastuspinnaga risti ja et sihtobjekti suurus ei oleks väiksem kui anduri tuvastuspinna suurus.

Pingutusmoment: Kasutage kinnitamiseks sobivaid mutreid või kruvisid, vältige ülepingutamist, mis võib põhjustada korpuse deformatsiooni ja kahjustada.



• Juhtmed ja elektrilised ettevaatusabinõud:

Eristage NPN/PNP õigesti: see on kõige levinum juhtmestiku viga. Toiteallika ja signaaliliini positiivsete ja negatiivsete klemmide ühendamiseks vaadake alati kasutusjuhendit.

Koormuskaitse: kui kasutate induktiivset koormust (nt releed, solenoidventiili mähised), tuleb vabakäigu diood ühendada paralleelselt üle koormuse, et vältida induktiivsete pingepiiskade kahjustamist lame induktiivse anduri sisemist vooluringi.

Toiteallika stabiilsus: kasutage stabiilset ja puhast alalisvoolu toiteallikat ja vältige sama toiteliini jagamist suure{0}}võimsusega seadmetega, nagu mootorid ja inverterid. Vajadusel paigaldage filter.



K: Kumma peaksin valima: tasase (ruudukujulise) induktiivanduri või silindrilise induktiivsensori?

V: See sõltub teie paigaldusruumist ja sensorpinna orientatsioonist.

Silindriline: eeliseks on selle mitmekülgsus; see lihtsalt lukustub kronsteini külge ja anduripea on ümmargune. Kui ruum on aga väga kitsas või kui peate selle paigaldama paralleelselt metallpinnaga, on silindrilist andurit raske kinnitada ja see võib kõverduda.



Lame (kandiline): meie oma on kuni 6 mm õhuke, võimaldades selle otse masina seinale kinnitada. Selle tundlik pind on tasane, võimaldades selle paigaldada kahe rulli vahele või kitsastesse piludesse juhtrööpa küljel. Silindriline andur ei sobi.

Lühidalt: kui teie paigalduskoht on ümmargune auk või teil on piisavalt ruumi, kasutage silindrilist andurit, kuna see on odavam. Kui ruumi on kitsas vahe või peate selle liikuvale osale paigaldama, kasutage ruuduandurit.



K: Kas saate kaabli pikkust ja pistikuid kohandada? Mis on minimaalne tellimuse kogus?

V: Jah.

Kaabli pikkus: meie vaikimisi on 2-meetrine PVC-kaabel. 5-või 10-meetrised kaablid on saadaval ka lisatasu eest, tavaliselt paar dollarit meetri kohta.

Ühendused: vaikimisi on tühjad juhtmeotsad. Saame teha M8 või M12 lennuühendusi või lihtsalt pressida terminali. Esitage meile joonised või fotod ja me teeme selle vastavalt.



Minimaalne tellimuse kogus:

Standardne 2-meetrine kaabel, paljad juhtmeotsad: saame müüa kasvõi ühe tüki; minimaalne tellimiskogus puudub.

Kohandatud kaablipikkused või pistikute asendused: Minimaalne tellimus 50 tükki. Selle põhjuseks on asjaolu, et peame vahetama materjale ja kohandama masinaid, nii et vähem tellimine pole-kuluefektiivne. Kui vajate ainult 10 tk, siis saame arutada, aga tükihind tuleb kõrgem.

Tarneaeg: Standardtooted tarnitakse 3-5 päevaga. Kohandatud tooted tarnitakse sõltuvalt kogusest 7-15 päeva jooksul.
