Mahtuvuslikud lähedusandurid suudavad tuvastada fikseeritud vedelikke või granuleeritud objekte ja tuvastada struktuurselt tugevaid mitte-kuju stabiilseid objekte, nagu vedeliku või puistematerjali tasemed, kontakteerudes otse kandjaga või skaneerides mitte-metallist mahutite siseseina. Need sobivad ka terviklikkuse kontrollimiseks.
PNP mahtuvusliku lähedusanduri paigaldusmeetod
(1) Lame paigaldus: seda paigaldustüüpi on lihtne integreerida, kuna see ei mõjuta sisemiste materjalide tuvastamisel välisseina/torustikku. Välisseina ja tuvastusmaterjali juhtivuse olulise erinevuse tõttu on efektiivne tuvastusala tavaliselt piiratud anduri esiosaga.
(2) Mitte-loputuspaigaldus: paigaldamise ajal on vaja anumasse või torujuhtmesse puurida augud, et testitava materjaliga otse kokku puutuda. Efektiivne ala on osaliselt anduri esiküljel ja osaliselt küljel, seega on ka tuvastamisulatus suurem.
PNP mahtuvusliku lähedusanduri eelised
1. Suudab reageerida peaaegu kõikidele ainetele nagu metall, plast, vedelik, paber, puit, pulber jne.
2. Tööstuslikuks standardseks paigaldamiseks sobib silindriline struktuur
3. Tugev vastupidavus keskkonnamõjudele ja suurepärane stabiilsus.
a. Suurepärane kaitsevõime
b. Sisseehitatud-kaitseahel
4. Reguleeritav avastamiskaugus, paindlik reageerimine erinevatele vajadustele
5. Kontaktivaba-tuvastus, hoolduskulude vähendamine ning seadmete seiskamise ja hoolduse sageduse vähendamine
PNP mahtuvusliku lähedusanduri rakendamine

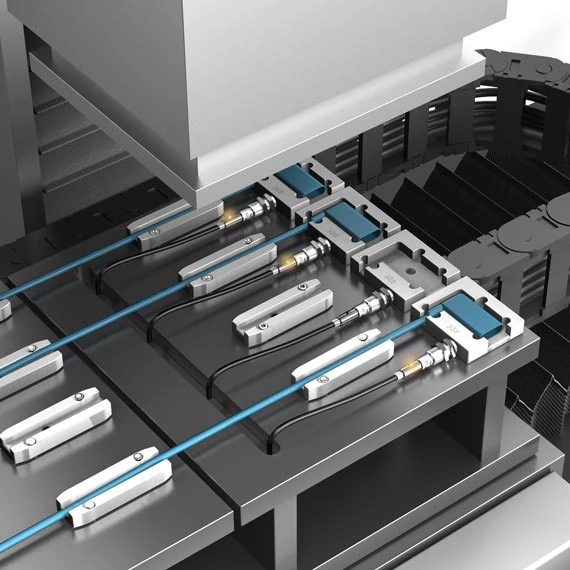

Tööstusautomaatika valdkonnas kasutatakse tootmisprotsesside jälgimiseks ja juhtimiseks laialdaselt mahtuvusandureid. Näiteks konveieril objektide tuvastamisel, positsioneerimisel ja paksuse mõõtmisel võivad mahtuvuslikud andurid anda stabiilseid ja usaldusväärseid tuvastamistulemusi. Selle kontaktivaba -mõõtmismeetod võib vältida anduri kulumist ja pikendada selle kasutusiga.
2. Vedeliku taseme tuvastamine
Mahtuvuslikel anduritel on vedeliku taseme tuvastamisel olulisi eeliseid. Olenemata sellest, kas tegemist on vee, õli või muu vedela kandjaga, saab PNP mahtuvusliku lähedusanduriga vedeliku taseme kõrgust täpselt mõõta. Seda saab paigaldada säilituspaakidesse ja torujuhtmetesse, et jälgida reaalajas vedeliku muutusi-, tagades tootmise ohutuse ja tõhususe.
3, Toidu- ja joogitööstus
Toidu- ja joogitööstuses kasutatakse mahtuvusandureid tootmisseadmete tööseisundi jälgimiseks, näiteks pudelijookide vedelikutaseme tuvastamiseks ja toidupakendite pakendikvaliteedi tuvastamiseks. Mahtuvusandurite kõrge tundlikkus ja kiire reageerimisomadused võimaldavad neil mängida ülikiiretel-tootmisliinidel olulist rolli.
4. Farmaatsia tootmine
Ravimitootmisprotsessi puhtuse ja täpsuse nõuded on äärmiselt kõrged ning mahtuvuslike andurite mittekontaktsed mõõtmisomadused on sellistes keskkondades eriti olulised. Näiteks ravimi täitmise protsessis saab PNP mahtuvuslik lähedusandur täpselt juhtida vedeliku täitmismahtu, tagades iga ravimipudeli konsistentsi ja kvaliteedi.
5, pooljuhtide tootmine
Pooljuhtide tootmises kasutatakse mahtuvusandureid vahvli positsioneerimiseks ja paksuse mõõtmiseks. Kuna pooljuhtide tootmisel kehtivad ranged keskkonnapuhtuse nõuded, võib mahtuvusandurite kontaktivaba-tuvastusmeetod vältida reostust ning tagada tootmise kõrge täpsuse ja kvaliteedi.
6, auto tootmine
Mahtuvusandurite rakendus autotootmises hõlmab kereasendi tuvastamist, komponentide paigalduse tuvastamist jne. Näiteks autode kokkupanemise protsessis suudavad mahtuvusandurid tuvastada sõiduki kere väikseid kõrvalekaldeid, tagades erinevate komponentide täpse paigalduse ning parandades tootmise efektiivsust ja kvaliteeti.
7, pakkimismasinad
Pakendamismasinate valdkonnas kasutatakse PNP mahtuvuslikke lähedussensoreid pakkematerjalide asukoha ja paksuse tuvastamiseks, tagades pakkimisprotsessi täpsuse ja töökindluse. Näiteks kilepakendamise masinas suudavad mahtuvuslikud andurid jälgida reaalajas kile paksuse muutusi, kohandada automaatselt pakendi parameetreid ning vältida raiskamist ja tootmise katkestusi.
8, tekstiilitööstus
Tekstiilitööstuses kasutatakse mahtuvusandureid selliste parameetrite tuvastamiseks nagu kiudude ja kangaste paksus ja tihedus. Näiteks tekstiilimasinate kvaliteedikontrolli protsessis saavad mahtuvuslikud andurid jälgida tekstiilide paksust reaalajas, tagades toote ühtluse ja stabiilse kvaliteedi.
9, trükitööstus
Trükitööstuses kasutatakse PNP mahtuvuslikke lähedusandureid paberi paksuse tuvastamiseks, printimisasendi juhtimiseks jne. Näiteks kiiretes-printimismasinates suudavad mahtuvusandurid täpselt tuvastada paberi paksuse ja asukoha, tagades prindikvaliteedi ja -tõhususe.
KKK
K: Mida tähendavad "samaspaigaldus" ja "väljas{0}}südamik"? Kuidas ma peaksin valima?
Paigaldus: PNP mahtuvusliku lähedusanduri tundlik pind võib olla metallist kinnituspinnaga samal tasapinnal või selle sisse põimitud. Selle tundlikkusala on peamiselt ees ja see ei ole tundlik külgmiste metallesemete suhtes. See väldib tõhusalt paigaldusalusmaterjalist põhjustatud valekäivitust ja sobib olukordades, kus ruumi on vähe või paigalduspind on metallist.
Väljas-südamik: anduri tundlik pind peab metallist kinnituspinnast välja ulatuma. Selle tuvastusala hõlmab nii esiosa kui ka külgi, saavutades seega pikema tuvastamiskauguse.
Valikusoovitused:
Valige "Südamikkinnitus": kui andur tuleb paigaldada metallpessa või metallpaneeli ja te ei soovi kõrvuti asetsevate metallesemete häireid.
Valige „Väljas{0}}südamik”: kui kinnitusalus on mitte-metallist (näiteks plastikust) või kui teil on vaja tuvastamiskaugust maksimeerida.
K: Millised on erinevused mahtuvuslike ja induktiivsete andurite vahel? Kas neid saab üksteist asendada?
See on PNP mahtuvusliku lähedusanduri valimise põhiküsimus, kusjuures põhiline erinevus seisneb tuvastatava objekti materjalis.
Mahtuvuslikud andurid: tuvastavad peamiselt dielektrilise konstandi muutused. Need suudavad tuvastada peaaegu kõiki objekte, sealhulgas metalle, plastmassi, klaasi, vedelikke, puitu, pulbreid jne. Need sobivad ideaalselt mitte-metalliliste materjalide taseme tuvastamiseks või mittemetallist mahutite seinte kaudu tuvastamiseks.
Induktiivsed andurid: suudab tuvastada ainult metallesemeid. Nad ei reageeri mitte-metallilistele materjalidele.
Järeldus: neid ei saa üksteisega meelevaldselt asendada. Kui teil on vaja tuvastada mitte-metallilisi materjale, peate kasutama mahtuvusandurit. Kui teil on vaja ainult metalle tuvastada ja rakendus nõuab suurt kiirust, suurt täpsust ja suurt häirekindlust, on induktiivne andur tavaliselt stabiilsem ja ökonoomsem valik.
Kuum tags: pnp mahtuvuslik lähedusandur, Hiina pnp mahtuvuslik lähedusanduri tootjad, tarnijad, tehas

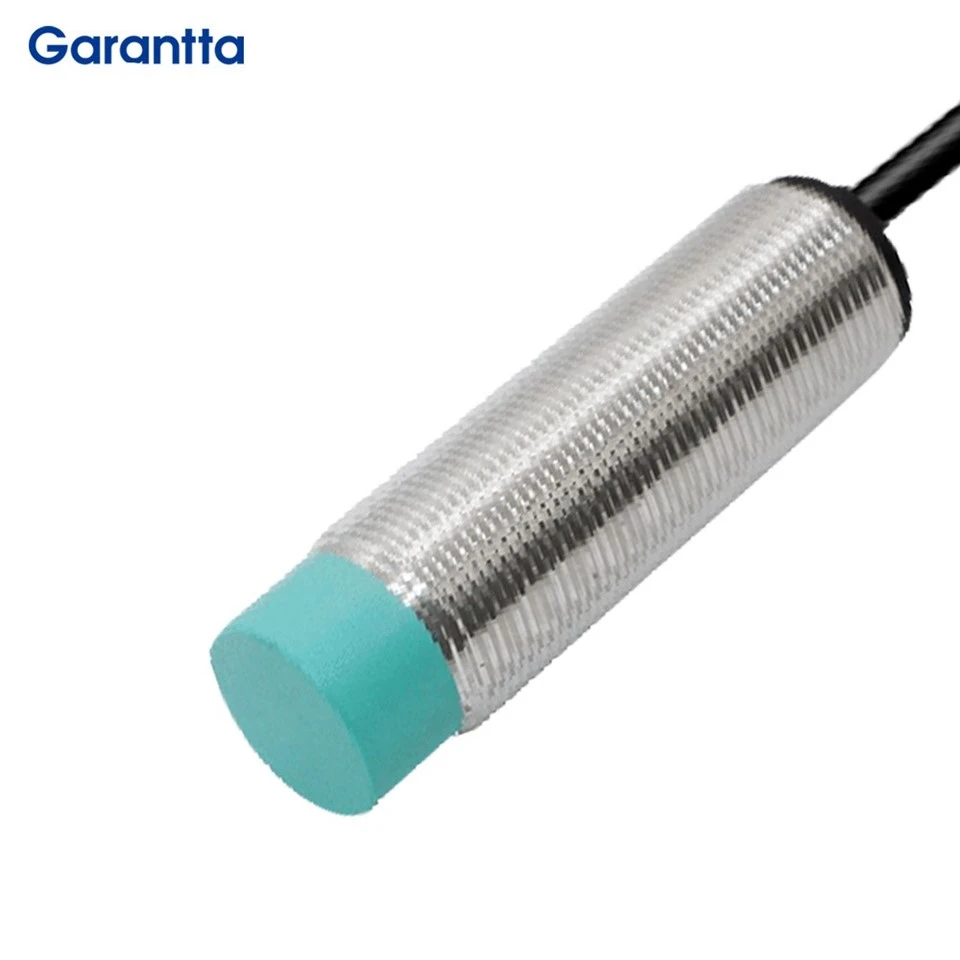

PNP mahtuvuslik lähedusandur
| Mudel | NPN NR | GPC-M08A4NO | GPC-M12A6NO | GPC-M18A15NO | GPC-M30A30NO | GPC-S18A15NO | GPC-S30A30NO |
| NPN NC | GPC-M08A4NC | GPC-M12A6NC | GPC-M18A15NC | GPC-M30A304NC | GPC-S18A15NC | GPC-S30A30NC | |
| PNP NR | GPC-M08A4PO | GPC-M12A6PO | GPC-M18A15PO | GPC-M30A30PO | GPC-S18A15PO | GPC-S30A30PO | |
| PNP NC | GPC-M08A4PC | GPC-M12A6PC | GPC{0}}M18A15PC | GPC{0}}M30A30PC | GPC-S18A15PC | GPC-S30A30PC | |
| Tuvastamispind | Eesmine induktsioon | Eesmine induktsioon | Eesmine induktsioon | Eesmine induktsioon | Eesmine induktsioon | Eesmine induktsioon | |
| Tuvastamiskaugus | 2-4 mm reguleeritav | 2-8 mm reguleeritav | Reguleeritav 2-15 mm | Reguleeritav 2-30 mm | Reguleeritav 2-15 mm | Reguleeritav 2-30 mm | |
| Standardne tuvastusobjekt (raud) | 20x20xlmm | 30x30xlmn | 13x13xlmm | 18x8xlmm | 18x8x1mm | 30x30x1mm | |
| Ekraani valgus | Toimingu indikaatortuli (punane) | ||||||
| Objektide tuvastamine | Metallesemed, mitte-metallist ained (plast, klaas, vesi, õli ja muud mitte-metallist materjalid) | ||||||
| Reageerimissagedus | 100 Hz | ||||||
| Diferentsiaalsagedus | Vähem kui 10% tuvastuskaugusest | ||||||
| Toitepinge | 10–30 V alalisvoolu pulsatsioon (P-P)10%maks | ||||||
| Lekkevool | 0,8 mA allpool | ||||||
| Lülitusvõime | 100mA | ||||||
| Juhtimisväljund | Koormusvool on alla 200 mA (jääkkonstantne pinge on alla 1 V) | ||||||
| Ümbritsev temperatuur | Töötamisel: -25~+70 kraadi Säilitamisel: -40~+85 kraadi (ei külmuta) | ||||||
| Ümbritsev õhuniiskus | Töötamise ja säästmise ajal: 35–95% suhteline õhuniiskus | ||||||
| Kaitse tase | IP67 | ||||||
