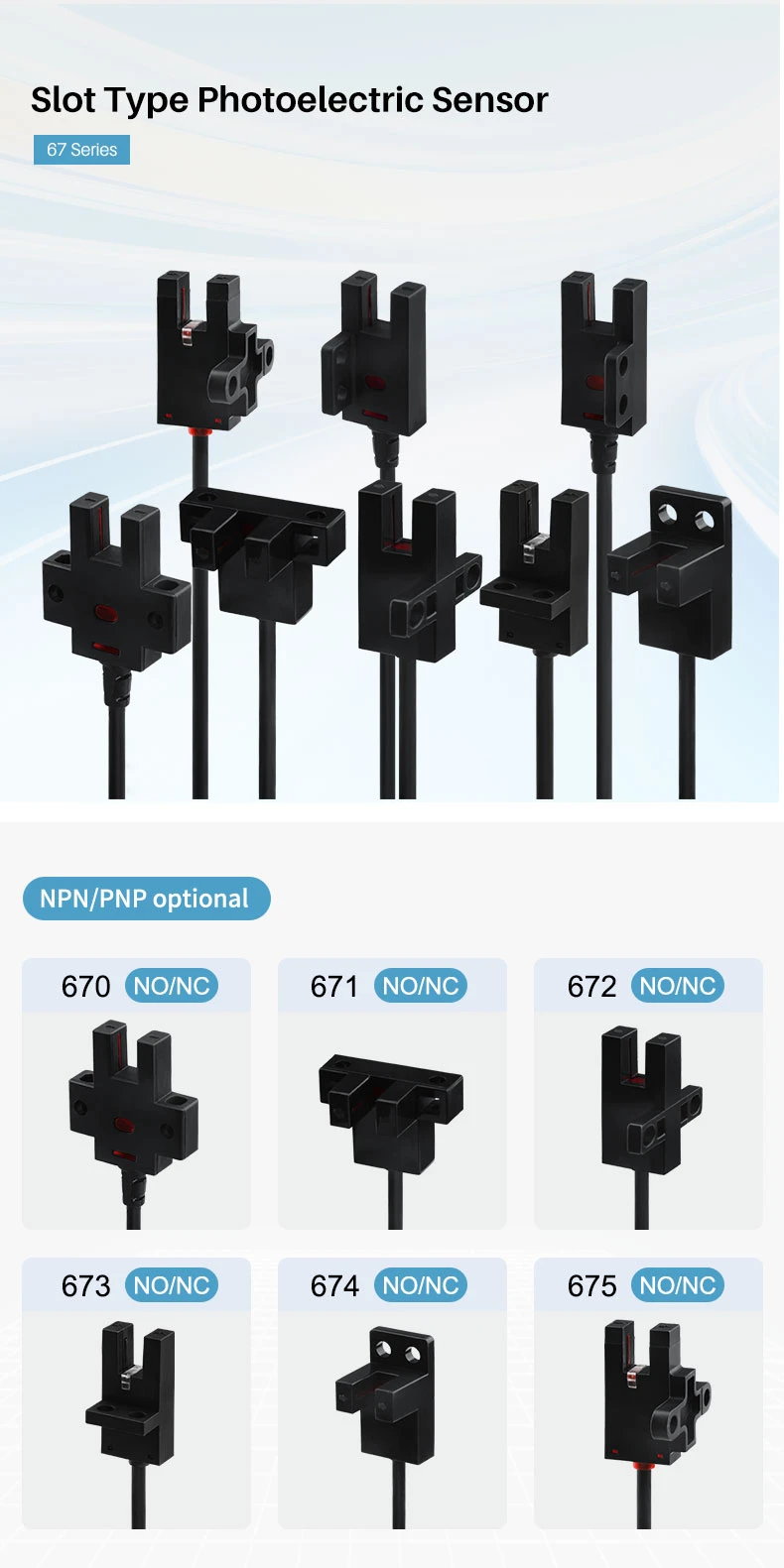

Fotoelektrilist sooneandurit nimetatakse ka U--tüüpi fotoelektriliseks lülitiks, nõgusaks fotoelektriliseks lülitiks, käigupiirlülitiks jne. See on omamoodi läbiva-kiirega fotoelektriline lüliti. See on infrapuna-induktsioon-fotoelektriline andur, mis koosneb infrapuna-kiirgavast torust, infrapuna-vastuvõtutorust ja trükkplaadi kiibist. See kasutab valgust kui meediumi, võttes vastu ja teisendades infrapunavalgust valguskiirguri ja valgusvastuvõtja vahel, et tuvastada objekti asukoht. Nõgusa piluga fotoelektrilisi lüliteid kasutatakse enamasti mooduli piirpositsioneerimiseks, võlli pöörlemisnumbri lugemiseks (pöörete arvu ja kiiruse lugemine), paberist või tekstiilist riidest tühjenemise tuvastamiseks, laagrite piirkäigu liikumiseks jne ning neid kasutatakse laialdaselt.
Fotoelektrilise sooneanduri peamised omadused
- Soonega tüüp, mis vastab rahvusvahelistele standarditele
- Ultra-väike, säästab oluliselt ruumi
- Automatiseeritud protsesside tootmine, ülimalt{0}}kõrge konsistents
- Lihtne ja kindel, ülim töökindlus
- Suured ja selged mitme nurga{0}}tegevuse indikaatortuled
- Pikk eluiga, kiire{0}}reageerimine, paindlik paigaldus
- Anti-tugevad päikesevalguse häired, anti-toitehäired
- Ideaalne kiiruse ja hinna kombinatsioon
Peamised punktid fotoelektrilise sooneanduri valimisel:
1. Pilu laius: tuvastatav objekt peab läbima pesa fotoelektrilise lüliti pilu, mis ei tohi olla liiga suur, et blokeerida infrapunavalgust. Seetõttu peaks U-kujulise fotoelektrilise lüliti pilu laius olema tuvastatavast objektist laiem ja paigaldamise hõlbustamiseks peaks olema teatud varu.
2. Pilu fotoelektrilise lüliti välimus: kinnitusaukude, välismõõtmete ja mitme paigaldusmeetodi valikuga, valige vastavalt tegelikele tingimustele.
3. Paigaldusasend: Fotoelektrilise sooneanduri paigaldamisel peaks tuvastushammastega ketta välisläbimõõt ületama tuvastuspunkti 1-2 mm võrra. Sel viisil saab valgust tõhusalt blokeerida.
4. Reageerimiskiirus: kui on olemas kiire-rakendus, tuleb tähelepanu pöörata sellele, kas pesa fotoelektrilise lüliti lülitussagedus vastab kasutusnõuetele. Garantta pesa fotoelektrilistel lülititel on ülikiire -kiirus, kuni 2 kHz.
5. Keskkonnategurid: kui seda kasutatakse tugeva valguse, tugeva päikesevalguse või loomuliku valgusega keskkonnas, on vaja valida andur, mis on vastupidav tugevatele valgushäiretele. Garantta pesa fotoelektrilised lülitid on testitud nii, et need peavad vastu tugevatele valgushäiretele, mis ulatuvad üle 20 000 luksi.
6. Küna kujude mitmekesisus: U-tüüp, F-tüüp, R-tüüp, K-tüüp, L-tüüp
Peamised punktid fotoelektrilise sooneanduri valimisel
1. Pilu laius. Tuvastatud objekt peab infrapunavalguse blokeerimiseks läbima pesa -tüüpi optilise siduri pesa. Seetõttu peaks fotoanduri pilu laius olema tuvastatud objektist laiem ja sellel peab olema paigaldamise hõlbustamiseks teatud varu.
2. Pilu -tüüpi optilise siduri (fotoelektriline lüliti) valguse pilu laius. Kui tuvastatud objekt on hammastega ketas, on hammasketta hamba laius d ja hammastatud ketta hambasoone laius f. Pilu-tüüpi fotoelektrilise lüliti puhul peab pesa-tüüpi optilise siduri valguse pilu laius olema väiksem kui d ja väiksem kui f. See võib tagada infrapunavalguse tõhusa blokeerimise ja juhtimise. Ülaltoodud tingimustel valige pesa{8}}tüüpi optiline sidur, millel on lai valguspilu.
3. Soone{1}}tüüpi optilise siduri (fotoelektriline lüliti) välimus: kinnitusava ja kinnitusavaga, valige vastavalt tegelikule olukorrale.
4. Paigaldusasend: fotoanduri paigaldamisel peaks tuvastushammastega ketta välisläbimõõt ületama pesa -tüüpi optilise siduri optilist telge 1–2 mm võrra. See võib valgust tõhusalt blokeerida.
Fotoelektrilise sooneanduri ja läheduslülitite erinevus ja sarnane
1. Pesa fotoelektrilised lülitid on samuti kontaktivabad nagu läheduslülitid, kuid pesaga fotoelektrilised lülitid erinevad läheduslülititest. Läheduslülititel on pikk tuvastamiskaugus ja need suudavad tuvastada pikki vahemaid (kümneid meetreid). Neil on kõrge tuvastamise täpsus ja need suudavad tuvastada väikseid objekte ning neid kasutatakse laialdaselt. Pilu fotoelektriline on 5mm lai, mida saab seadistada vastavalt vajadustele ja parameetritele.
2. Võrreldes läheduslülititega mõjutab pesa fotoelektrilisi lüliteid kaugus rohkem, kuid tuvastamise täpsus on samuti väga kõrge ja need ei kahjusta tuvastatud objekti. Läheduslülitite tuvastuskaugus on väga pikk ja kontaktivaba, seega ei kahjusta need tuvastatud objekti ega mõjuta neid tuvastatud objekt.
3. Pesa fotoelektrilised lülitid, nagu ka teised läheduslülitid, suudavad tuvastada kiiresti{1}}liikuvaid objekte, kuna puudub mehaaniline liikumine.
Kuum tags: fotoelektriline sooneandur, Hiina fotoelektrilise sooneanduri tootjad, tarnijad, tehas
Pilu tüüpi anduri tehnilised andmed
| Mudel | Tuvastamismeetod | Tuvastamiskaugus | Objekti suuruse tuvastamine | Erinev vahemaa | Ühendusmeetod | NPN/PNP | Indikaatortuli | Kontrolli | Tegevusrežiim | Pinge | Töövool | Koormusvool | Jääkpinge | Reageerimissagedus | Kaitseahel | Ümbritsev temperatuur | Keskkonna niiskus | Kaitse tase |
| GPS-670-N-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | NPN | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | Väljundi polaarsuse pöördkaitse, toiteallika vastupidise polaarsuse kaitse, liigpinge neeldumine, lühisekaitse | -25-70 kraadi | 35% ~ 95% suhteline niiskus | IP50 IEC60529 |
| GPS-670-P-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | PNP | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-671-N-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | NPN | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-671-P-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | PNP | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-672-N-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | NPN | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-672-P-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | PNP | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-673-N-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | NPN | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-673-P-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | PNP | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-674-N-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | NPN | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-674-P-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | PNP | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-675-N-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | NPN | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-675-P-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | PNP | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-676-N-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | NPN | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-676-P-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | PNP | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-677-N-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | NPN | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 | ||
| GPS-677-P-2m | Läbi-kiire tüüp (pilu tüüp) | 5 mm (soonte laius) | Üle 2*0,8 mm | Alla 0,025 mm | 4-juhtme väljund (standardne juhtme pikkus 2 m) | PNP | Punane/sissetulev tuli põleb/Pummendustuli ei põle | 908 nm | Tavaliselt avatud/tavaliselt suletud (tavaliselt avatud valge joon/tavaliselt suletud must joon) | Alla 5-30 VDC | Alla 8mA | Alla 100 mA | Alla 1 V | Üle 1KHz | 35% ~ 95% suhteline niiskus | IP50 IEC60529 |
